Opće informacije

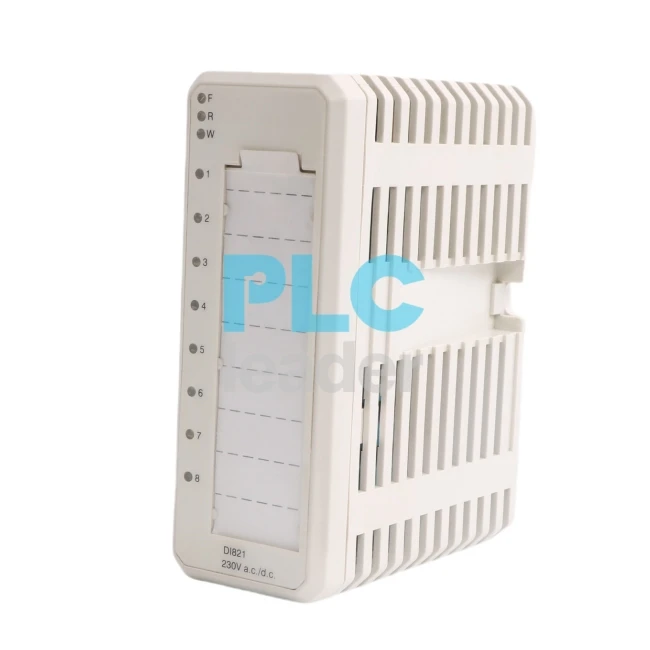

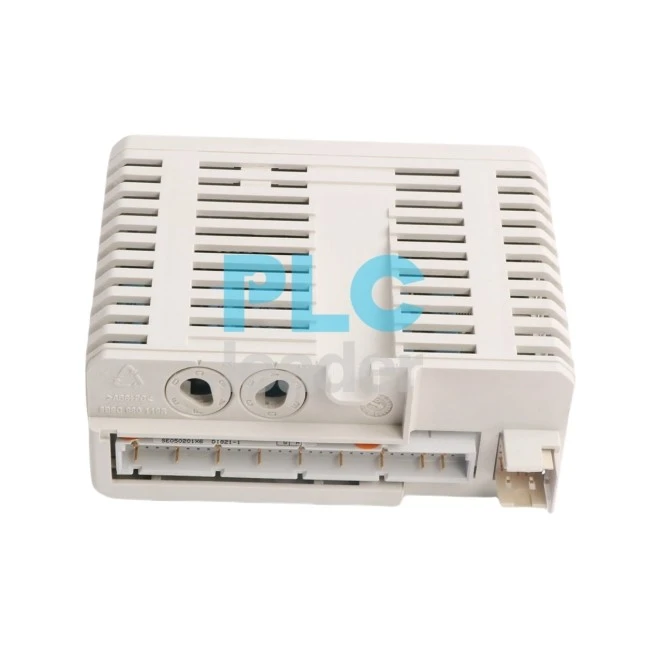

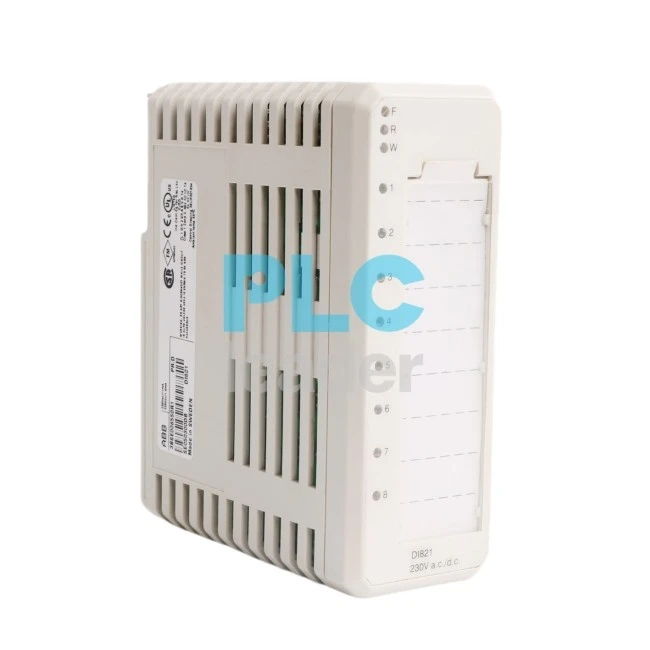

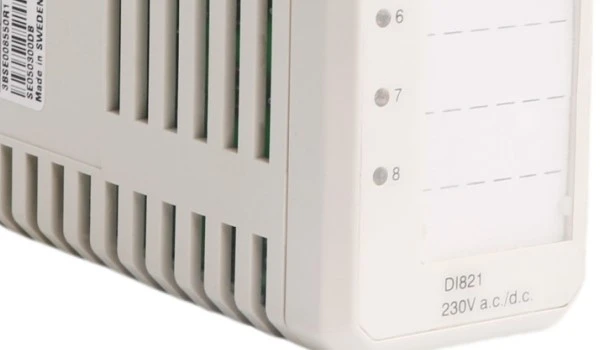

TheDI821je 8-kanalni, 230 V ac/dc, digitalni ulazni modul za S800 I/O. Ovaj modul ima 8 digitalnih ulaza. Raspon ulaznog napona izmjenične struje je od 164 do 264 V, a ulazna struja je 11 mA pri 230 V izmjenične struje. Raspon ulaznog napona istosmjerne struje je od 175 do 275 volti, a ulazna struja je 1,6 mA pri 220 V istosmjerne struje. Ulazi su pojedinačno izolirani.
Svaki ulazni kanal sastoji se od komponenti za ograničavanje struje, komponenti EMC zaštite, LED indikacije stanja ulaza, optičke izolacijske barijere i analognog filtra (6 ms).
Tehničke specifikacije
| Raspon ulaznog napona, "0" | 0..50 V a.c., 0..40 V d.c. |
| Raspon ulaznog napona, "1" | 164..264 V a.c., 175..275 V d.c. |
| Ulazna impedancija | 21 kΩ (a.c.) / 134 kΩ (d.c.) |
| Izolacija | Pojedinačno izolirani kanali |
| Vremena filtriranja (digitalno, po izboru) | 2, 4, 8, 16 ms |
| Raspon ulazne frekvencije | 47..63 Hz |
| Odgoda uključivanja/isključivanja analognog filtra | 5 / 28 ms |
| Ograničenje struje | Snaga senzora može biti struja ograničena MTU |
| Maksimalna duljina terenskog kabela | 200 metara (219 jardi) 100 pF/m za izmjeničnu struju, 600 metara (656 jardi) za istosmjernu struju |
| Nazivni izolacijski napon | 250 V |
| Ispitni napon dielektrika | 2000 V a.c. |
| Rasipanje snage | Tip. 2.8 W |
| Potrošnja struje +5 V Modulebus | 50 mA |
| Potrošnja struje +24 V Modulebus | 0 |
| Potrošnja struje +24 V vanjski | 0 |
Funkcionalne karakteristike
- Kompatibilnost s visokim-naponom
DI821 je posebno dizajniran za rukovanje 230V AC ulazima, koji se obično nalaze u starim ili-postavama ožičenja na velike udaljenosti.
- Opto-izolirani ulazi
Svaki ulazni kanal je op-izoliran, nudeći izvrsnu zaštitu od skokova napona i smanjujući rizik od-kvarova u cijelom sustavu.
- Dijagnostika i LED indikatori
Integrirane LED diode kanala pružaju neposrednu povratnu informaciju o statusu, pojednostavljujući puštanje u rad i dijagnozu greške.
- Modularni S800 I/O format
DI821 je kompatibilan s ABB-ovim modularnim I/O sustavom S800, omogućavajući besprijekorno proširenje i fleksibilan dizajn sustava.
- Dizajn s mogućnošću-vruće izmjene
Moduli se mogu ukloniti ili zamijeniti bez gašenja cijelog sustava, značajno smanjujući vrijeme-zastoja povezanog s održavanjem.
- Grupa-Wise Wiring
Kanali su organizirani u dvije grupe od po osam, svaki sa zajedničkim referentnim terminalima, što olakšava ožičenje i rješavanje problema.
Povezane riječi: di821;3bse008550r1;di821 3bse008550r1;ABB DI821;3BSE008550R1 pdf;DI821 podatkovna tablica;3BSE008550R1 priručnik;3BSE008550R1 abb
